Khi tín hiệu ổn định chỉ xuất hiện sau khi điều chỉnh vị trí ăng-ten của module không dây tầm xa.

Trong thời đại IoT và tự động hoá, việc truyền dữ liệu không dây ổn định và hiệu quả là một trong những yếu tố then chốt quyết định thành công của dự án. Tuy nhiên, không ít khi người dùng gặp phải tình trạng tín hiệu chỉ xuất hiện khi họ phải điều chỉnh vị trí ăng‑ten của module không dây. Hiện tượng này không chỉ gây phiền toái mà còn làm giảm tính tin cậy của hệ thống, đặc biệt khi muốn triển khai trong môi trường rộng lớn hoặc môi trường có nhiều vật cản.

Bài viết dưới đây sẽ phân tích sâu các nguyên nhân gây ra hiện tượng “tín hiệu ổn định chỉ xuất hiện sau khi điều chỉnh vị trí ăng‑ten”, cung cấp các mẹo thực tiễn để tối ưu hoá kết nối, so sánh các loại ăng‑ten và giải pháp phần cứng. Đồng thời, chúng tôi sẽ giới thiệu một giải pháp phần cứng thích hợp – mô‑đun không dây HUXUAN NRF24L01 + PA + LNA – giúp cải thiện độ ổn định mà không cần lặp lại việc điều chỉnh ăng‑ten liên tục.

Khi nào tín hiệu không ổn định và tại sao ăng‑ten lại là “vị thần”?

1. Nguyên lý hoạt động cơ bản của ăng‑ten

Trong các hệ thống RF, ăng‑ten đóng vai trò chuyển đổi giữa năng lượng điện và sóng điện từ. Khi một tín hiệu được truyền qua ăng‑ten, cách bố trí và hướng của nó sẽ quyết định cách sóng lan truyền và thu được. Các yếu tố ảnh hưởng đến hiệu suất của ăng‑ten bao gồm:

• Độ dài và tần số hoạt động: ăng‑ten phải được thiết kế để khớp với tần số sử dụng, thường là 2.4 GHz cho hầu hết các module NRF24L01.
• Độ hướng (Radiation Pattern): Một số ăng‑ten phát xạ theo hướng (directional), một số khác phát tán đều (omni‑directional). Hướng phát sẽ ảnh hưởng lớn đến vùng phủ sóng.
• Độ cao và môi trường xung quanh: Những vật cản như tường, kim loại, hoặc các thiết bị điện tử có thể gây phản xạ, hấp thụ hoặc tạo ra hiện tượng multipath, làm suy giảm tín hiệu.

2. Những nguyên nhân phổ biến dẫn tới tín hiệu “không ổn định”

Một số lỗi thường gặp có thể giải thích tại sao tín hiệu chỉ ổn định khi người dùng phải “điều chỉnh nhẹ” ăng‑ten:

• Không khớp impedence: Khi ăng‑ten và module không được kết nối đúng impedence (50  thông thường), sẽ có phần năng lượng mất mát và gây mất tín hiệu.
• Vị trí đặt ăng‑ten: Đặt quá gần các bề mặt kim loại, cáp nguồn hoặc nguồn nhiễu có thể tạo ra “null” (điểm không có tín hiệu) trong radiation pattern.
• Thiết kế PCB không tối ưu: Đường trace RF quá dài, không có plane ground tốt hoặc thiếu lọc RF có thể làm giảm độ sạch của tín hiệu.
• Nguồn điện yếu hoặc không ổn định: Đặc biệt khi sử dụng các module RF có PA (Power Amplifier) và LNA (Low‑Noise Amplifier), nhu cầu nguồn cao hơn, nếu cung cấp điện không đủ mạnh sẽ làm giảm công suất truyền hoặc thu.
• Môi trường ẩm ướt, nhiệt độ cao: Thay đổi môi trường vật lý có thể ảnh hưởng tới tham số S‑parameter của ăng‑ten, làm giảm dải truyền.

3. Cách xác định “điểm yếu” bằng các công cụ đơn giản

Trước khi quyết định thay đổi thiết kế phần cứng, bạn có thể thực hiện một số bước kiểm tra nhanh để xác định nguyên nhân thực sự:

• Kiểm tra mức công suất đầu ra: Sử dụng đồng hồ công suất (Power Meter) hoặc phần mềm đo RSSI trên module để xác định mức tín hiệu ở các vị trí khác nhau.
• Đo độ phản xạ S‑11: Nếu có thiết bị Vector Network Analyzer (VNA), đo S‑11 để biết mức độ khớp impedence của ăng‑ten.
• Thử nghiệm thay ăng‑ten mẫu: Sử dụng một ăng‑ten khác (ví dụ: một loại omni‑directional khác) để xem liệu vấn đề có thay đổi.
• Thay đổi vị trí và hướng: Lưu ý vị trí địa lý, độ cao và góc nghiêng khi thử nghiệm – đôi khi chỉ một góc nghiêng nhẹ cũng giúp tìm ra “điểm mạnh” của sóng.

4. Mẹo tối ưu hoá vị trí ăng‑ten trong thực tế

Đây là các tip thực tiễn mà các kỹ sư và người dùng hobbyist có thể áp dụng ngay:

• Sử dụng giá đỡ ăng‑ten có khả năng xoay 360°: Khi chưa biết hướng tốt nhất, việc thử toàn bộ góc quay là cách nhanh nhất.
• Giữ khoảng cách tối thiểu 10 cm so với các bề mặt kim loại: Điều này giảm thiểu hiện tượng “cancellation” của sóng.
• Đặt ăng‑ten ở độ cao trung bình: Trên tầng trệt hoặc khoảng 1‑2 m so với mặt đất thường giúp sóng truyền tốt hơn.
• Tránh đặt gần nguồn nhiễu mạnh: Đèn huỳnh quang, máy biến tần hoặc router Wi‑Fi có thể gây nhiễu đáng kể.
• Sử dụng ăng‑ten có dây cáp ngắn: Cáp dài sẽ gây mất mát và thay đổi impedence.

5. So sánh các loại ăng‑ten thường dùng cho module NRF24L01

Module NRF24L01 vốn được thiết kế kèm ăng‑ten dạng PCB hoặc dạng dây cáp (wire antenna). Dưới đây là một so sánh nhanh giữa các lựa chọn phổ biến:

Đối với dự án cần “tầm xa 1100 m” và yêu cầu độ ổn định cao, việc lựa chọn ăng‑ten hướng (directional) kết hợp cùng module có PA và LNA sẽ là giải pháp hiệu quả nhất.

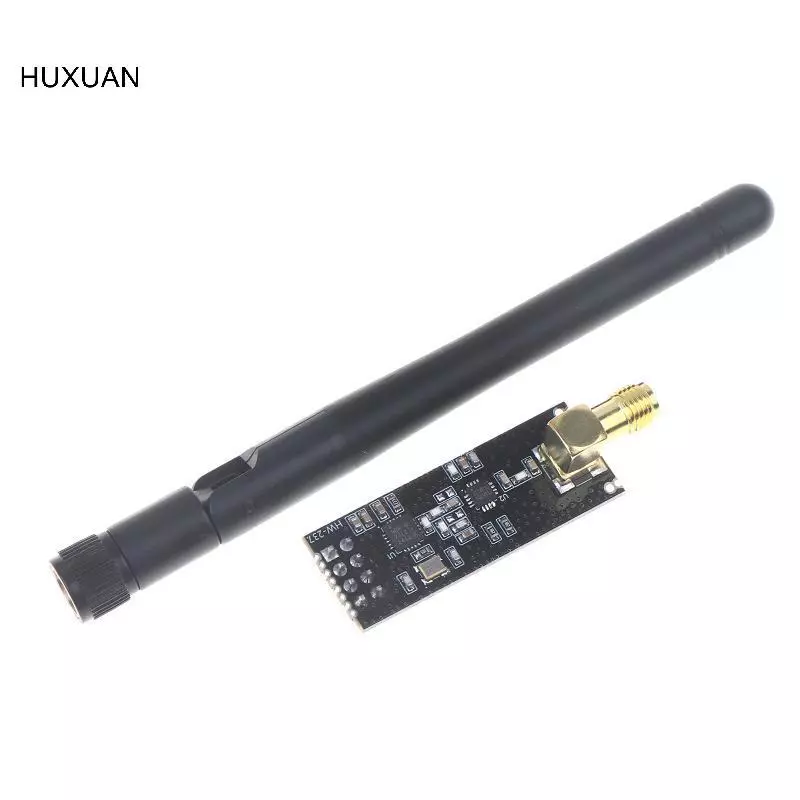

6. Giải pháp thực tiễn: Sử dụng mô‑đun không dây HUXUAN NRF24L01 + PA + LNA

Trong nhiều trường hợp, thay vì chỉ tập trung vào việc điều chỉnh ăng‑ten, người dùng có thể cân nhắc nâng cấp phần cứng để tăng công suất truyền và độ nhạy thu. Mô‑đun Mô‑đun không dây HUXUAN NRF24L01 + PA + LNA được thiết kế đặc biệt cho các ứng dụng yêu cầu tầm xa lên tới 1100 m. Nhờ tích hợp Power Amplifier (PA) và Low‑Noise Amplifier (LNA), mô‑đun này giúp:

• Tăng công suất truyền lên mức tối đa cho phép, cải thiện độ bao phủ.
• Giảm độ ồn ở phía thu, nâng cao khả năng nhận tín hiệu yếu.
• Đi kèm với ăng‑ten đã được thiết kế tối ưu cho tần số 2.4 GHz, giảm thiểu việc phải “điều chỉnh lại” thường xuyên.
• Giá bán hiện tại 85.030 VND (giá khuyến mãi từ 105.437 VND) là mức giá hợp lý cho hầu hết các dự án DIY hoặc prototype.
• Khả năng tương thích cao với các board Arduino, Raspberry Pi, hoặc MCU khác qua giao tiếp SPI.

Việc tích hợp mô‑đun này vào dự án không chỉ giảm bớt gánh nặng điều chỉnh ăng‑ten mà còn mở rộng phạm vi truyền dẫn một cách đáng kể. Tuy nhiên, để khai thác tối đa tiềm năng của mô‑đun, người dùng vẫn cần chú ý tới việc lựa chọn và lắp đặt ăng‑ten phù hợp (có thể là ăng‑ten panel hoặc Yagi), đồng thời cung cấp nguồn ổn định đủ công suất cho PA.

7. Các bước triển khai thực tiễn khi dùng mô‑đun HUXUAN

Dưới đây là quy trình chi tiết giúp bạn nhanh chóng đưa mô‑đun vào hoạt động và đạt được tín hiệu ổn định:

1. Chuẩn bị phần cứng:
   • Mô‑đun HUXUAN NRF24L01 + PA + LNA.
   • Antennas panel 2.4 GHz (độ lợi 9‑12 dBi).
   • Nguồn cấp điện 3.3 V ổn định, tối thiểu 100 mA (đối với PA).
   • Capacitor 10 µF và 0.1 µF song song gần module để lọc nhiễu.
2. Kết nối ăng‑ten: Sử dụng cáp SMA chất lượng cao, tránh uốn cong quá mạnh.
3. Lập trình MCU: Thư viện RF24 hỗ trợ cấu hình PA và LNA; đặt setPALevel(RF24_PA_HIGH) cho công suất cao.
4. Kiểm tra RSSI: Đo chỉ số RSSI ở các điểm cách nhau 200 m, 500 m và 1000 m; ghi nhận mức giá trị ổn định.
5. Điều chỉnh hướng ăng‑ten: Khi nhận RSSI yếu ở các vị trí xa, xoay ăng‑ten theo hướng trung tâm (sử dụng thước đo độ vị).
6. Kiểm tra nguồn: Đảm bảo rằng nguồn cung cấp không bị sụt áp dưới 2.9 V khi PA hoạt động liên tục.
7. Ghi lại dữ liệu thử nghiệm: Lưu lại các giá trị RSSI, thời gian mất gói tin, và vị trí cụ thể để phân tích hiệu suất lâu dài.

Sau khi thực hiện đầy đủ các bước trên, bạn sẽ nhận thấy tín hiệu không còn phụ thuộc vào việc “điều chỉnh nhẹ” ăng‑ten mỗi lần, mà đã trở nên ổn định trên toàn bộ dải phủ sóng đề ra.

8. Khi nào nên chuyển sang hệ thống antenna chuyên dụng?

Mặc dù mô‑đun HUXUAN có khả năng mạnh mẽ, nhưng trong một số trường hợp cụ thể, việc đầu tư vào hệ thống antenna riêng biệt vẫn là cần thiết:

• Môi trường ngoại vi có nhiều vật cản kim loại: Nhà máy, kho chứa, hoặc bãi chứa container.
• Yêu cầu độ tin cậy 99.9% hoặc hơn: Các hệ thống giám sát công nghiệp, thu thập dữ liệu quan trọng.
• Khoảng cách trên 1500 m: Độ lợi của ăng‑ten định hướng cần tăng lên để bù công suất mất mát.
• Yêu cầu đa kênh, đa thiết bị đồng thời: Cần giảm nhiễu chéo bằng cách sử dụng các kênh tần số riêng biệt và ăng‑ten cách điện tốt.

Ở những tình huống này, việc kết hợp mô‑đun HUXUAN với một ăng‑ten panel cao lợi (khoảng 15 dBi) hoặc một hệ thống MIMO có thể đem lại kết quả tối ưu.

9. Kỹ thuật nâng cao: Tối ưu hoá phần mềm để giảm phụ thuộc vào ăng‑ten

Không phải chỉ phần cứng, phần mềm cũng có vai trò quyết định trong việc duy trì kết nối ổn định:

• Adaptive Data Rate (ADR): Thiết lập để tự động giảm tốc độ dữ liệu khi nhận diện độ tín hiệu yếu, tránh mất gói.
• Automatic Retransmission: Đặt số lần thử lại (Retries) hợp lý; quá nhiều lần sẽ làm tăng thời gian trễ.
• Channel Hopping: Sử dụng tần số khác nhau nếu môi trường có nhiễu mạnh trên một kênh cố định.
• Packet Acknowledgment: Yêu cầu xác nhận nhận gói tin, giúp phát hiện ngay khi link yếu và kích hoạt chuyển hướng.

Kết hợp các kỹ thuật này với phần cứng mạnh mẽ như mô‑đun HUXUAN sẽ giảm đáng kể nhu cầu “điều chỉnh ăng‑ten” trong quá trình vận hành.

10. Kiểm tra cuối cùng và duy trì hệ thống

Để duy trì độ ổn định dài hạn, bạn nên thực hiện một lịch bảo dưỡng định kỳ:

• Kiểm tra kết nối điện: Đảm bảo các đầu cáp không bị lỏng, mối hàn ổn định.
• Làm sạch ăng‑ten: Bụi bám lên bề mặt ăng‑ten có thể gây giảm độ lợi.
• Cập nhật firmware: Các phiên bản mới thường cải thiện thuật toán quản lý năng lượng và xử lý nhiễu.
• Ghi chú thay đổi môi trường: Khi có cấu trúc mới (tường, kệ), cần thực hiện lại đo RSSI và điều chỉnh lại hướng ăng‑ten nếu cần.

Với quy trình này, dù có thay đổi môi trường, hệ thống sẽ vẫn giữ được mức độ truyền tín hiệu ổn định, giảm thiểu việc phải “điều chỉnh vị trí ăng‑ten” mỗi khi có thay đổi nhỏ.
